Benutzerhandbuch

Für Benutzer aus der Schweiz steht eine eigene Instanz zur Verfügung:
https://editor.mapset.ch/

Andere Länder können diesen Link verwenden:
https://editor.mapset.io/

Login

Einige Funktionen sind auf registrierte Benutzer beschränkt und können nur aufgerufen werden, wenn sie angemeldet sind, beispielsweise:

  • Bild-Export der Pläne
  • Speichern und Teilen den Pläne über Permalinks
  • Speichern der Pläne mit benutzerdefinierten Namen
  • Routing Funktion

Die Anmeldung ist mit einem vorhandenen Drittanbieter-Konto oder einem Einzelkonto in unserem System möglich. Nachdem Ihr Unternehmen oder Ihre individuelle Adresse registriert wurde, können Sie über den Link Sign up auf der Anmeldeseite ein Konto erstellen.

Für die Registrierung kontaktieren Sie uns bitte.

Haltestellen-Suche

Mit Haltestellen-Suche können Sie zu einer bestimmten Haltestelle navigieren. Wenn Sie in das Eingabefeld tippen, werden automatisch passende Haltestellen vorgeschlagen.

Wenn Sie ein Element aus der Liste der vorgeschlagenen Haltestellen auswählen, wird die Karte dorthinn verschoben.

Neben dem Namen können Sie bei der Suche auch die offiziellen Abkürzungen und die Identifikationsnummern der Haltestellen verwenden. Zum Beispiel kann 'Bern' entweder durch Eingabe von 'Bern', 'BN' oder '8507000' gefunden werden.

Ebenen

Unter Ebenen kann die Grundkarte angepasst werden, indem Karten-Ebenen ein- oder ausgeblendet werden. Neben dem Standard-Hintergrund kann auch eine Satellitenbildkarte gewählt werden.

Einige Ebenen sind nur in bestimmten Zoomstufen sichtbar. Daher hat das Umschalten einer Ebene möglicherweise keine unmittelbare visuelle Auswirkung. Wenn dies der Fall ist, zoomen Sie hinein / heraus, um den Effekt zu sehen.

Darüber hinaus ist es möglich, bei einigen Ebenen nach einzelnen Merkmalen zu filtern. Ein Beispiel sind die Buslinien in der Schweiz. Wenn Sie diese Ebene im Ebenen-Popup auswählen, wird ein Filter angezeigt, mit dem Sie nach Bussen anhand des Namens des Betreibers (z. B. 'PAG') und der Nummer der Linie (z. B. 'B 111') suchen können.

Bearbeitungswerkzeuge

Piktogramm zeichnen

Einzelne Symbole

Mit diesem Werkzeug werden Icons auf der Karte platziert.

Icons können mithilfe des Popups gestaltet werden, wenn ein Icon ausgewählt wird. Unterteilt in mehrere Kategorien stehen eine Vielzahl von Icons zur Verfügung, die auf die Karte gezeichnet werden können. Die Drehung und die Grösse des Icons kann individuell eingestellt werden.

Positionierung

Icons können mit einer Fangfunktion präzise ausgerichtet werden, um einen gleichmässigen Abstand zwischen ihnen zu gewährleisten. Während Sie ein Icon zur Neupositionierung über die Karte ziehen, werden vier Fangindikatoren um benachbarte Icons angezeigt, an denen das gezogene Symbol bei geringem Abstand ausgerichtet wird.

Piktogramme gruppieren

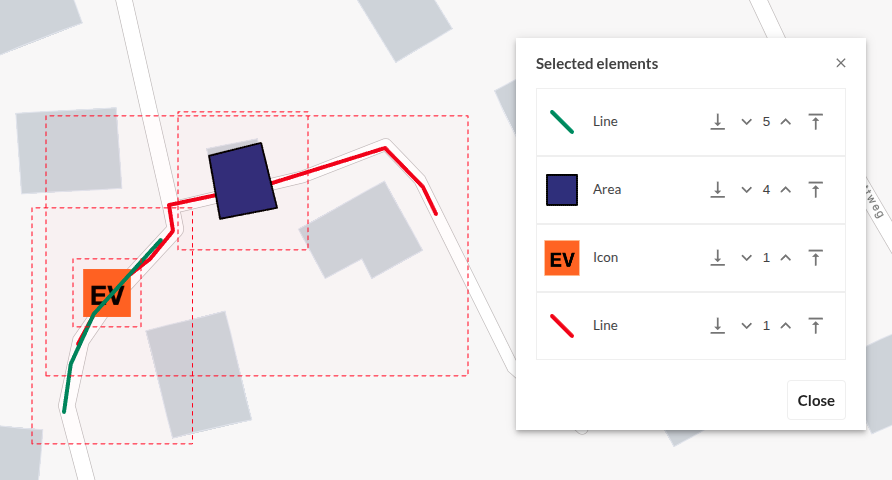

Sie können mehrere Icons auswählen, indem Sie die Strg -Taste gedrückt halten, während Sie die Icons per Klick anwählen.

Diese Funktion ist besonders nützlich, um zu verhindern, dass sich ausgerichtete Icons bei verschiedenen Zoomstufen überlappen.

Sobald mehrere Icons ausgewählt sind, wird ein Popup zum Gruppieren von Piktogrammen geöffnet, in dem der Benutzer verschiedene Icons in einer Gruppe zusammenfassen kann. Die Gruppierung kann anschliessend wieder gelöscht werden, indem Sie ein gruppiertes Icon auswählen und im Popup auf die Schaltfläche Gruppierung aufheben klicken.

Linie zeichnen

Mit diesem Werkzeug werden Linien auf der Karte gezeichnet.

Wenn das Werkzeug aktiv ist, erstellt jeder Klick einen weiteren Knoten für die Linie. Durch Doppelklicken auf die Karte wird die Linie abgeschlossen und der Zeichenmodus verlassen.

Beim Bearbeiten einer vorhandenen Linie können Knoten durch Ziehen hinzugefügt werden. Bestehende Knoten können durch Ziehen geändert werden. Mit einem Klick auf einen selektierten Knoten kann der Knoten gelöscht werden.

Der Linienstil kann über das Popup angepasst werden, wenn eine Linie ausgewählt wird:

  • Am Linienanfang / -ende können Pfeile hinzugefügt werden.

  • Die Linienbreite und der Linientyp können mit vordefinierten Optionen eingestellt werden.

  • Voreingestellte Farben sind in der Farbauswahl verfügbar.

  • Benutzerdefinierte Farben können mit einem Farbwähler angewendet werden, wenn Sie auf die Pfeil-Schaltfläche in der Farbauswahl klicken.

    Die Farbe kann standardmässig über Hex code oder über RGBA code definiert werden.

    Die Deckkraft der Linie wird durch den Alpha-Wert (A) zwischen 0 und 100 definiert.

Fläche zeichnen

Mit diesem Werkzeug werden Polygone auf der Karte gezeichnet.

Jeder Klick auf die Karte erzeugt einen weiteren Eckpunkt. Durch Doppelklicken auf die Karte wird das Polygon geschlossen und der Zeichenmodus verlassen.

Beim Bearbeiten einer vorhandenen Fläche können Eckpunkte durch Ziehen der Polygonkontur hinzugefügt werden. Bestehende Eckpunkte können durch Ziehen geändert werden. Mit einem Klick auf einen selektierten Knoten kann der Knoten gelöscht werden.

Der Flächenstil kann mithilfe des Popups angepasst werden, wenn ein Polygon ausgewählt ist:

  • Die Farbauswahl kann verwendet werden, um die Kontur und die Fläche des Polygons zu gestalten

  • Voreingestellte Farben sind in den Farbauswahl verfügbar.

  • Benutzerdefinierte Farben können mit einem Farbwähler angewendet werden, wenn Sie auf die Pfeil-Schaltfläche in der Farbauswahl klicken.

    Die Farbe kann standardmässig über Hex code oder über RGBA code definiert werden.

    Die Deckkraft der Linie wird durch den Alpha-Wert (A) zwischen 0 und 100 definiert.

  • Die Konturbreite und der Konturtyp können mit vordefinierten Optionen festgelegt werden

  • Die Fläche kann mit Mustern gefüllt werden.

  • Die Transparenz kann mit einem Schieberegler eingestellt werden

Text zeichnen

Mit diesem Werkzeug werden Textbeschriftungen auf der Karte platziert.

Der Text wird in ein Textfeld eingegeben. Mehrzeilige Eingaben sind möglich.

Der Beschriftungsstil kann über das Popup angepasst werden, wenn eine Beschriftung ausgewählt wird:

  • Durch Drücken der Taste B kann die Schriftart fett eingestellt werden.

  • Die Schriftgrösse kann auf eine der vordefinierten Optionen eingestellt werden.

  • Standardmässig ist die Textausrichtung zentriert, kann jedoch so eingestellt werden, dass sie nach links oder rechts ausgerichtet wird.

  • Die Text- und Hintergrundfarbe kann mithilfe der vordefinierten Farben in der Farbauswahl oder mithilfe des benutzerdefinierten Farbwähler festgelegt werden.

    Die Farbe kann standardmässig über Hex code oder RGBA code definiert werden.

    Die Deckkraft der Linie wird durch den Alpha-Wert (A) zwischen 0 und 100 definiert.

  • Der Text kann mithilfe einer Grad-Eingabe gedreht werden, entweder durch Bewegen des Schiebereglers oder durch Eingabe eines Drehwerts in das Zahleneingabefeld (0 ° - 360 °).

Bild einfügen

Der User muss eingeloggt sein um diese Funktion nutzen zu können

Der Zugang zu dieser Funktion hängt von User-Rechten und Corporate-Design-Einstellungen ab.

Mit diesem Tool können Sie eine Auswahl von Bilder auf der Karte platzieren. Im Gegensatz zu Icons werden Bilder mit der Zoomstufe der Karte skaliert.

Das Bild kann mithilfe einer Grad-Eingabe gedreht werden, entweder durch Bewegen des Schiebereglers oder durch Eingabe eines Drehwerts in das Zahleneingabefeld (0 ° - 360 °).

Ebenso kann die Grösse des Bildes zwischen 50 und 4000 % angepasst werden. 100 % entsprechen ungefähr der Grösse des realen Objekts.

Route zeichnen

Der User muss eingeloggt sein um diese Funktion nutzen zu können

Mit diesem Tool werden automatisch Routen für eine Auswahl von Verkehrsmitteln erstellt.

  • Wenn das Route-Finder-Popup geöffnet wird, wählen Sie zuerst ein Verkehrsmittel aus. Die Haupt-Verkehrsmittel (Fuss, Zug, Bus) verfügen über spezielle Tasten, während mehrere andere Verkehrsmittel aus einem Dropdown-Menü ausgewählt werden können. Durch das Umschalten zwischen Verkehrsmitteln wird jeweils die aktuelle Route gelöscht und eine neue gestartet.

  • Es gibt zwei Möglichkeiten, Zwischenpunkte der Route zu definieren:

    Texteingabe: Verwenden Sie die Texteingabefelder, um nach Haltestellen zu suchen. Beim Ändern des Eingabetextes wird eine Liste mit Vorschlägen angezeigt, aus der eine Haltestelle entweder per Klick oder mit den Pfeil- und Auswahltasten ausgewählt werden kann. Die Suche erfolgt wie unter Haltestellen-Suche beschrieben.

    Karten-Klick: Wegpunkte können auch durch Klick auf die Karte definiert werden. Während der Routen-Finder aktiv ist, wird durch Klicken auf die Karte ein neuer Punkt am Ende der aktuellen Route hinzugefügt, die Koordinaten des Punktes werden im Texteingabefeld angezeigt. Wenn ein Texteingabefeld fokussiert ist (blau hervorgehoben), werden durch Klicken auf die Karte die Koordinaten aktualisiert, anstatt einen neuen Punkt hinzuzufügen.

  • Die aktuelle Route kann durch Hinzufügen, Aktualisieren oder Entfernen von Wegpunkten bearbeitet werden:

    Hinzufügen: Durch Klicken auf die Karte wird automatisch ein neuer Stopp mit der aktuellen Koordinate am Ende der Route hinzugefügt.

    Alternativ kann ein neues Feld hinzugefügt werden, indem Sie die Schaltfläche Halt hinzufügen rechts neben dem Eingabefeld verwenden. Dadurch wird nachfolgend ein leeres Eingabefeld erstellt, in dem ein neuer Wegpunkt wie zuvor beschrieben definiert werden kann.

    Bearbeiten: Wegpunkte können aktualisiert werden, indem sie mithilfe der zuvor beschriebenen Eingabefelder neu definiert werden. Geben Sie entweder neuen Text ein und wählen Sie eine Haltestelle aus den Vorschlägen aus, oder passen sie die Koordinaten an, indem Sie zuerst auf das Eingabefeld klicken und dann auf die Karte.

    Darüber hinaus kann die Reihenfolge der Wegpunkte per Drag & Drop aktualisiert werden. Links neben den Eingabefeldern werden beim Berühren mit der Maus drei Punkte angezeigt, die angeklickt und gezogen werden können, wodurch das Feld von den aktuellen Feldern getrennt wird. Es kann dann an einer neuen Feldposition abgelegt werden.

    Wenn Sie das Element an einer neuen Position ablegen, werden die Felder im Popup sowie die Route auf der Karte aktualisiert.

    Löschen: Alle Wegpunkte ausser den Start- und Endstopps können durch Klicken auf die Schaltfläche Halt entfernen ganz rechts im Eingabefeld gelöscht werden.

    Alternativ kann jeder Wegpunkt entfernt werden, indem die Texteingabe über die Tastatur vollständig aus dem Eingabefeld gelöscht wird.

  • Klicken Sie Auf Route zentrieren an, wird die aktuelle Kartenausdehnung an die Route angepasst.

  • Die Karte kann auf jeden Wegpunkt zentriert werden, indem Sie die Markierung links neben den Eingabefeldern anklicken.

  • Die aktuelle Route kann durch Klicken auf die Schaltfläche Element löschen entfernt werden.

  • Beachten Sie, dass nach dem Schliessen des Routen-Finder die Route in eine einfache Linie umgewandelt wird und nicht mehr über die Wegpunkte bearbeitet werden kann. Stattdessen kann die Route jetzt wie im Abschnitt Linie zeichnen beschrieben geändert und gestaltet werden.

Zoom-Einschränkungen

Der Slider zum Einstellen der Zoom-Einschränkung erlaubt dem Benutzer, die Sichtbarkeit von Karten-Elementen auf einen bestimmten Zoomstufen-Intervall zu beschränken. Dadurch kann der Plan-Inhalt für unterschiedliche Zoomstufen angepasst werden.

zoom limits

Die weissen Schieber auf dem Slider können verwendet werden, um den Zoom-Intervall anzupassen. Der schwarze Punkt zeigt die aktuelle Zoomstufe an. Durch Klick auf den Reset-Button werden alle Zoom-Einschränkungen entfernt.

Ein Button zum Aktivieren des Inspect Mode in den Steuerungs-Tools der Karte ermöglicht dem User, versteckte Kartenelemente zu anzuzeigen.

inspect mode

Ein Klick auf ein verstecktes Kartenelement bei aktivem Inspect Mode zoomt auf die nächste sichtbare Zoomstufe des Elements und selektiert es zur weiteren Bearbeitung.

Element löschen

Es gibt zwei Möglichkeiten, ein Element aus der Karte zu entfernen:

  • Wählen Sie ein Element aus und klicken Sie im Popup auf die Schaltfläche Element löschen

  • Wählen Sie ein Element aus und drücken Sie die Taste Entfernen oder Löschen auf der Tastatur

Rückgängig/Wiederholen

Aktionen auf der Karte werden vorübergehend im App-Verlauf gespeichert. Der Benutzer kann damit Aktionen rückgängig machen / wiederholen.

Änderungen am Plan können durch Drücken von Strg + z rückgängig gemacht werden.

Durch Drücken von Strg + y oder Strg + Umschaltaste + z können Änderungen erneut angewendet werden.

Karte ausrichten

In mapset kann die Karte gedreht werden, indem sie bei gedrückten Alt + Shift-Tasten mit der Maus gezogen wird. Die aktuelle Ausrichtung ist auf einem Button unten rechts sichtbar:

rotate_map

Klick auf diesen Button setzt die Kartenausrichtung wieder zurück.

Speichern

Im mapset wird jede Änderung am aktuellen Plan automatisch gespeichert.

Ein Spinner gefolgt von einem Häkchen in der Seitenleiste zeigt an, dass der aktuelle Plan gespeichert wurde. Der Spinner soll nur über den Fortschritt des Speicherns informieren. Es ist nicht notwendig, auf das Ende des Spinners zu warten oder aktiv darauf zu klicken. mapset stellt auch so sicher, dass keine Änderungen verloren gehen.

Planbenennung und Planliste

Der User muss eingeloggt sein um diese Funktion nutzen zu können

Pläne in mapset können zum einfachen Wiederfinden und für die Übersicht über alle erstellten Pläne mit einem Namen versehen werden.

Wenn ein Plan noch nicht benannt ist, wird in der Kopfzeile der Text 'Unbenannter Plan' angezeigt.

Klicken Sie auf diesen Text, um einen neuen Plannamen einzugeben. Ein Spinner und Bestätigungsmeldung neben dem Texteingabefeld zeigt an, dass der Name gespeichert wurde.

Sobald ein Plan einen Namen hat, ist er in der Planliste verfügbar.

Pläne können aus der Planliste in die Karte geladen werden, indem Sie einen Plan auswählen und auf die Schaltfläche Öffnen klicken.

Über den Löschen-Button werden Pläne aus der Liste entfernt.

Mit dem Duplizieren-Button können Kopien von bereits vorhandenen Plänen erstellt werden. Kopien können danach weiter bearbeitet werden.

Zeichnung teilen

Der User muss eingeloggt sein um diese Funktion nutzen zu können

Es gibt zwei Arten von Links, um den Plan zu teilen:

  • Link zum Teilen

    Der Link zum Teilen wird verwendet, um Ihren Plan im schreibgeschützten Modus für andere freizugeben oder um den Plan in andere Anwendungen einzubetten. Dieser Link stellt die Karte mit dem Plan dar, zeigt jedoch keines der Werkzeuge an und erlaubt daher keine Bearbeitung des Plans.

  • Link zum Bearbeiten

    Über Link zum Bearbeiten können Sie einen zuvor erstellten Plan erneut öffnen und weiter bearbeiten. Über diesen Link können Sie mit anderen Benutzern an demselben Plan zusammenarbeiten.

Bild herunterladen

Der User muss eingeloggt sein um diese Funktion nutzen zu können

Pläne können als Bilder im PNG-Rasterformat exportiert werden. Die Download-Einstellungen können im speziellen Popup-Dialogfeld angepasst werden.

Der Export kann vorab in den Exporteinstellungen angepasst werden:

  • Ein Nordpfeil kann in der unteren rechten Ecke des exportierten Bildes hinzugefügt werden.
  • Standardmäßig wird die komplette Kartenansicht exportiert. Alternativ kann ein Ausschnitt der Karte für den Export definiert werden. Um den Ausschnitt zu definieren, wird ein roter Rahmen angezeigt, der verschoben und in der Größe geändert werden kann. Unten rechts im Rahmen wird die Größe des exportierten Bildes immer in Pixel angezeigt. Der zuletzt definierte Abschnitt bleibt im Browser gespeichert und wird beim nächsten Start von mapset wiederhergestellt. Mit dieser Funktion können Sie eine Reihe von Karten mit denselben Abmessungen erstellen, ohne den Rahmen jedes Mal anpassen zu müssen.
  • Standardmäßig erfolgt der Export des Bildes mit der Auflösung Ihres Monitors. Diese Auflösung eignet sich, um das Bild statisch in Webseiten einzubetten oder beispielsweise in einer Präsentation zu verwenden. Wenn Sie das Bild drucken möchten, sollte der Plan mit hoher oder sehr hoher Auflösung exportiert werden. Dadurch können Pläne auch in Größen bis B1 in hoher Qualität gedruckt werden.

Neuer Plan

Der Neuer Plan-Button öffnet einen neuen, leeren Plan.

Stellen Sie sicher, dass Sie Ihren aktuellen Plan nach Namen gespeichert haben, oder speichern Sie den Bearbeitungslink, um ihn später laden und weiter bearbeiten zu können.

Der Plan duplizieren-Button im Dialog-Fenster erstellt eine Kopie des aktuellen Plans und lädt diese direkt in die Karte.

Einstellungen

Sprache

Es stehen vier Sprachen zur Verfügung:

  • Deutsch
  • Englisch
  • Französisch
  • Italienisch

Corporate Design

Der User muss eingeloggt sein um diese Funktion nutzen zu können

Vordefinierte Corporate Designs können über ein Dropdown-Menü festgelegt werden.

Der Zugriff auf bestimmte Unternehmensdesigns hängt von den Zugriffsrechten des Benutzers ab.

Corporate Designs passen bestimmte mapset-Funktionen an, beispielsweise:

  • Icon Design
  • Standardfarben in den Farbwählern
  • Verfügbarkeit von benutzerdefinierten Symbolen
  • Zugriff auf das Werkzeug Bild einfügen

Tipps beim Start anzeigen

Legt fest, ob beim Start kurze Hinweise für eine optimale Nutzung von mapset angezeigt werden.

Im Dialogfeld für jeden Hinweis können Sie die Option zum Anzeigen weiterer Hinweise deaktivieren. Im Einstellungsdialog können Sie die Anzeige wieder aktivieren.
